Problema:

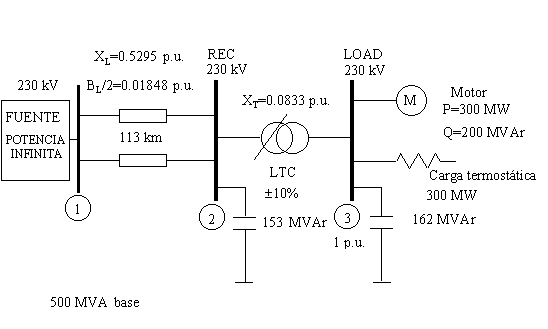

En este trabajo se analiza, desde un punto de vista estático, el efecto del comportamiento de la  carga y la  compensación  de  potencia reactiva en  la estabilidad de  tensión de un  sistema eléctrico. El  estudio se hace con  el sistema  eléctrico  equivalente mostrado en la figura, que alimenta a través de un transformador  regulador de tensión,  una  carga formada por un motor de  inducción y una carga  termostática. Empleando diferentes  modelos  de carga se obtienen  las   características  potencia  reactiva - tensión  en  el nudo  REC de  la  red,  después  de  un cortocircuito trifásico  en el punto medio de una de las líneas una perturbación.  Los resultados  obtenidos  demuestran la  fuerte  dependencia  en  la  estabilidad  de  tensión  del sistema, del modelo de la carga y de la rapidez con que actúe el control de reactiva.

Solución :

Detalle Teórico:

El detalle completo de la solución de este problema se encuentra en un fichero PDF que se puede descargar libremente.

Programas Utilizados:

El problema se resolvió con el siguiente programa en Matlab que se puede descargar libremente.
